TeleCrawler 13N
TeleCrawler13N est la nacelle téléscopique Hinowa, une machine à chenilles au lithium en mesure d'atteindre une hauteur de travail de 13 m et une portée horizontale de 6,4 m. TC13N est le premier modèle d'une nouvelle série de machines innovantes et efficaces. En effet, il s'agit de la première nacelle téléscopique équipée d'un chariot à chenilles à translation « full electric », une machine conçue d'une manière totalement différente des séries Goldlift, IIIS et Performance IIIS.
Avantages

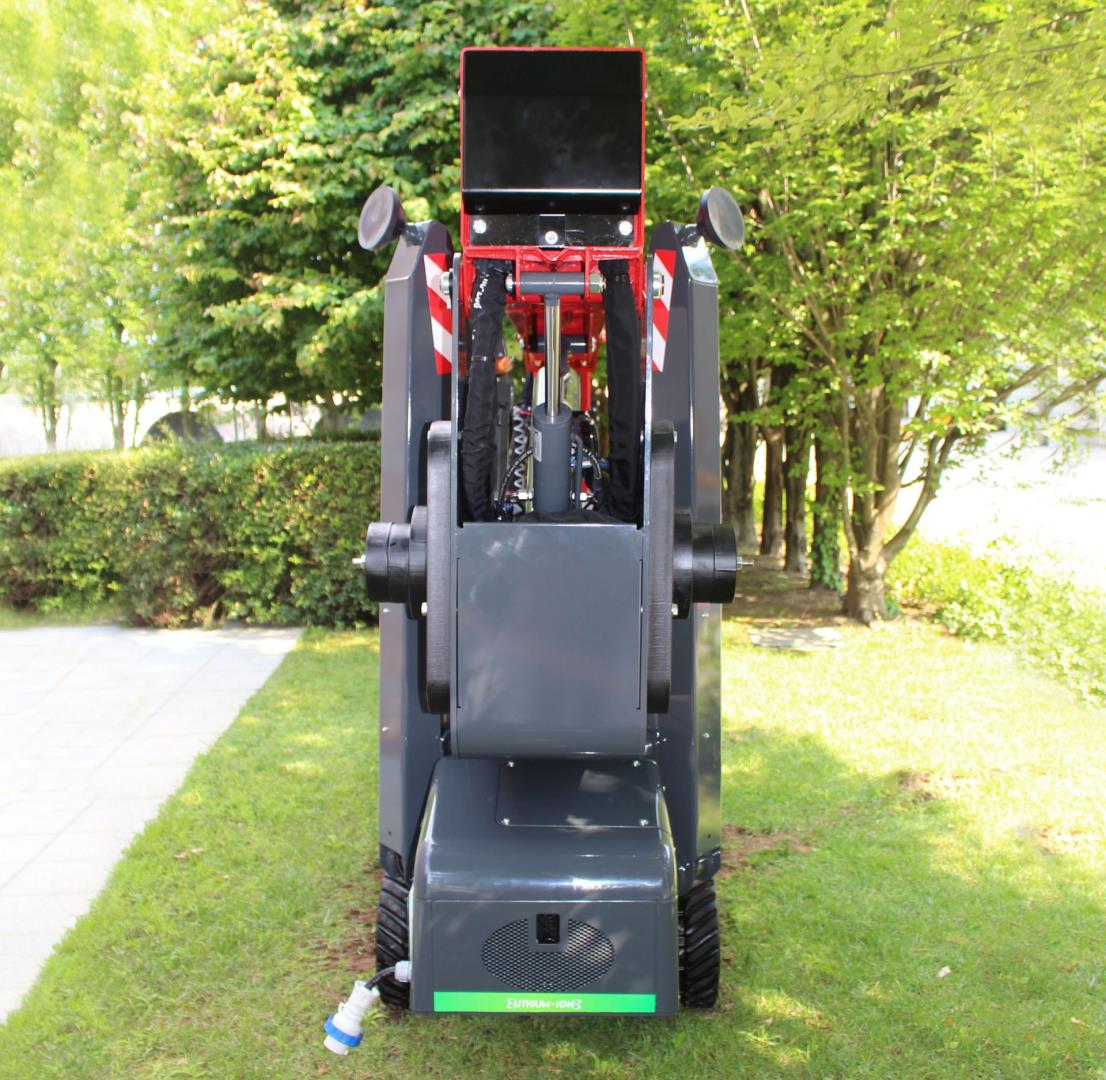

- Ses dimensions sont uniques : sans panier, elle ne mesure que 3698 mm de longueur, 1948 mm de hauteur et 748 mm de largeur. La zone de stabilisation est réduite et se situe à 2450 mm x 2900 mm : cela permet de stabiliser la nacelle à l’intérieur d’une seule place de parking !
- Capacité de charge de 136 kg (elle a été conçue pour supporter, en moyenne, 1 personne de 80 kg + équipement de 56 kg)

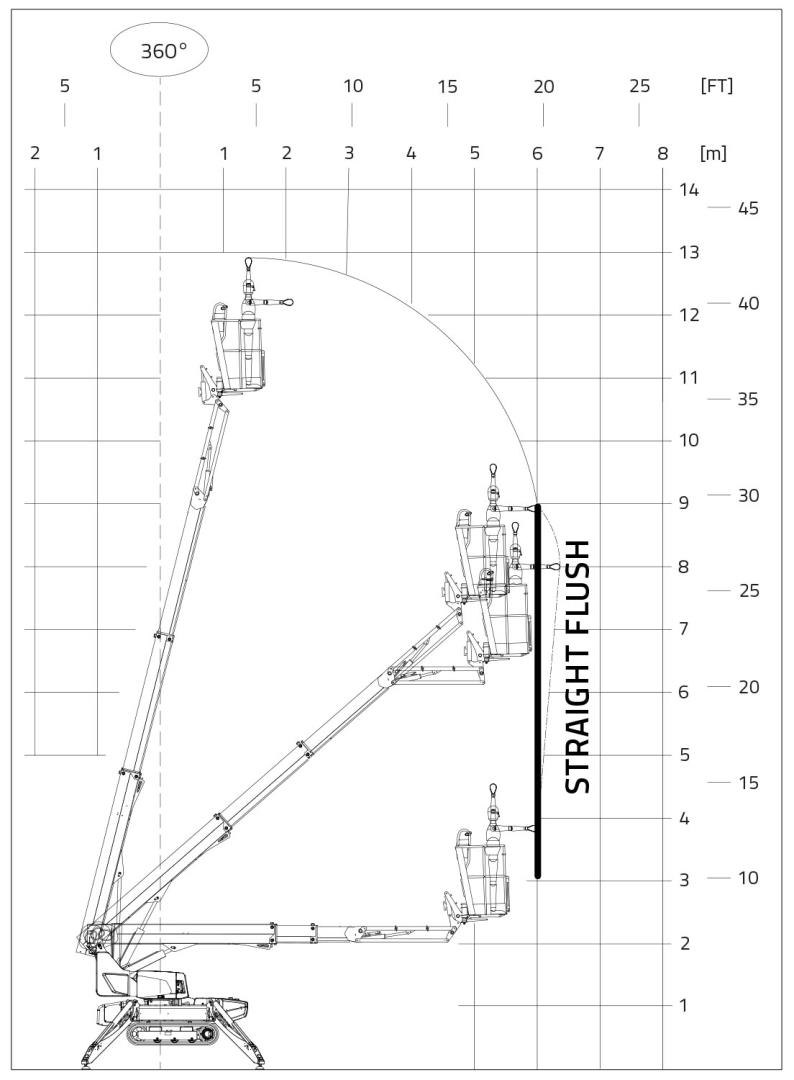

- Contrôle automatique du déploiement du bras télescopique lors de la montée/descente : il est possible de maintenir automatiquement la même distance du mur pour suivre une ligne verticale jusqu'à 9 m, à la fois en montée et en descente. Grâce à cet effet « scissor » l'opérateur, tout en restant automatiquement au ras du mur, peut se consacrer au travail sans devoir constamment régler manuellement le déploiement du bras télescopique. Cela permet donc de travailler facilement et plus rapidement.
- Plus de sécurité en altitude, vu qu’il est possible d’éviter de gérer les commandes manuelles.
- Fonction « Go Home » : elle permet de fermer et d'aligner le bras télescopique, automatiquement et en toute sécurité, pour amener la machine en position de transport avec un seul bouton. Déjà répandue sur les nacelles avec une hauteur de travail supérieure, Hinowa l'a maintenant introduit aussi sur une nacelle de 13 m.
- Fonction « Go Back » : la machine, avant de lancer la fonction « Go Home », mémorise la dernière position de travail prise pour y revenir automatiquement en appuyant sur une seule touche. La fonction permet d’obtenir un important gain de temps et une nette augmentation de la productivité.

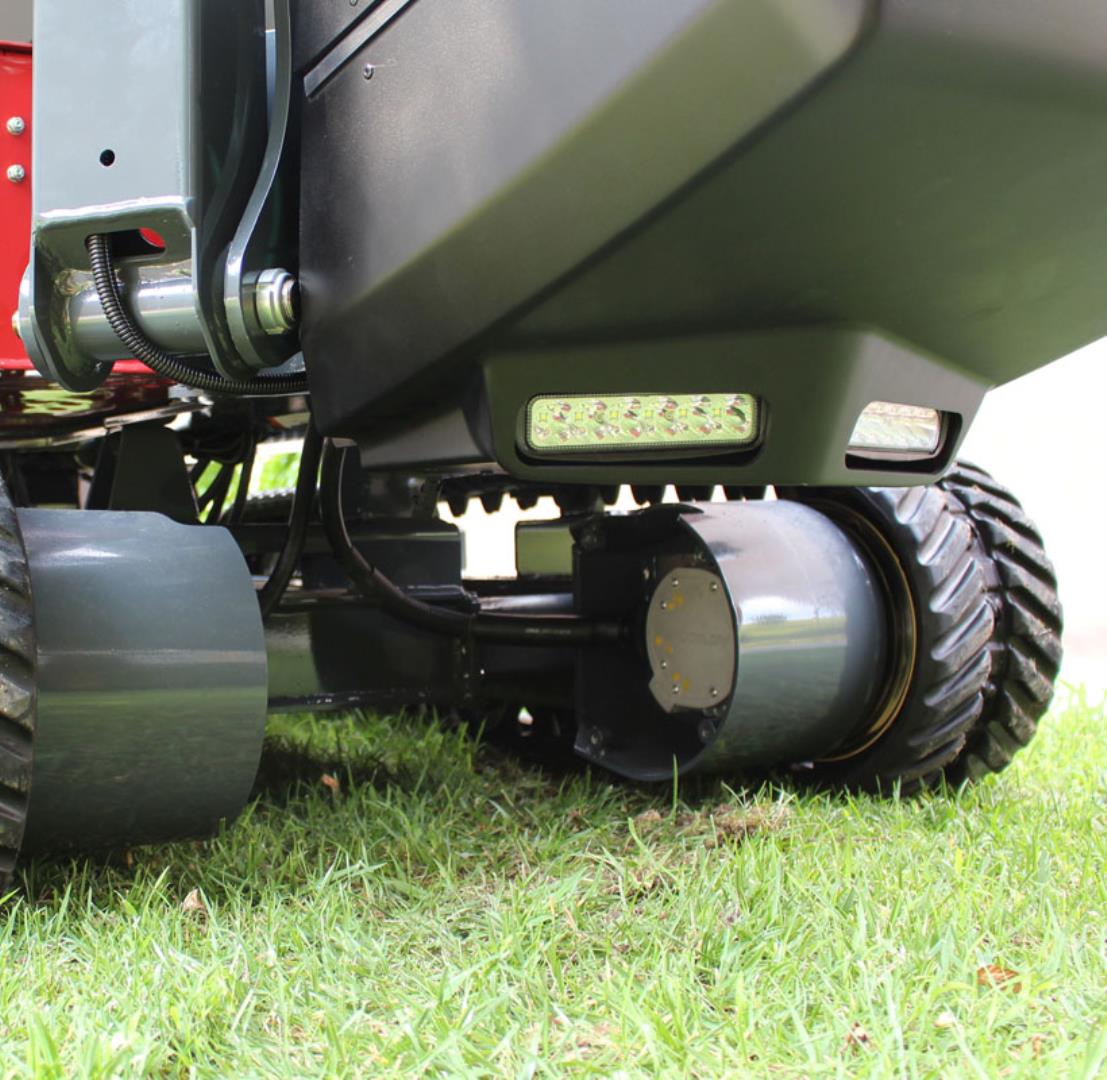

- Le train de roulement est réalisé avec des moteurs de traction électriques qui lui permettent de se déplacer complètement et électriquement, sans utiliser d'huiles hydrauliques. La technologie des moteurs à aimants permanents garantit un rendement plus élevé que les moteurs électriques traditionnels.
- Haute efficacité : le système « full electric » est beaucoup plus efficace que le système hydraulique. Une augmentation qui permet d'adopter une batterie lithium-ion plus compacte, avec une valeur énergétique inférieure, assurant les mêmes performances qu'une nacelle à traction hydraulique.
- Sécurité en toute circonstance : une autre particularité des moteurs électriques de traction est l’indice de protection IP67 qui signifie que la machine peut également travailler sur des sols boueux et poussiéreux. En outre, l'absence d'huile dans le système de translation élimine totalement les risques de fuites au sol et garantit le respect de l'environnement (« zero leakage »).
Données technicques
Capacité nacelle chenillée | 136 kg |
Hauteur max de travail | 13 m |
Déport horizontal max de travail | 6,4 m |

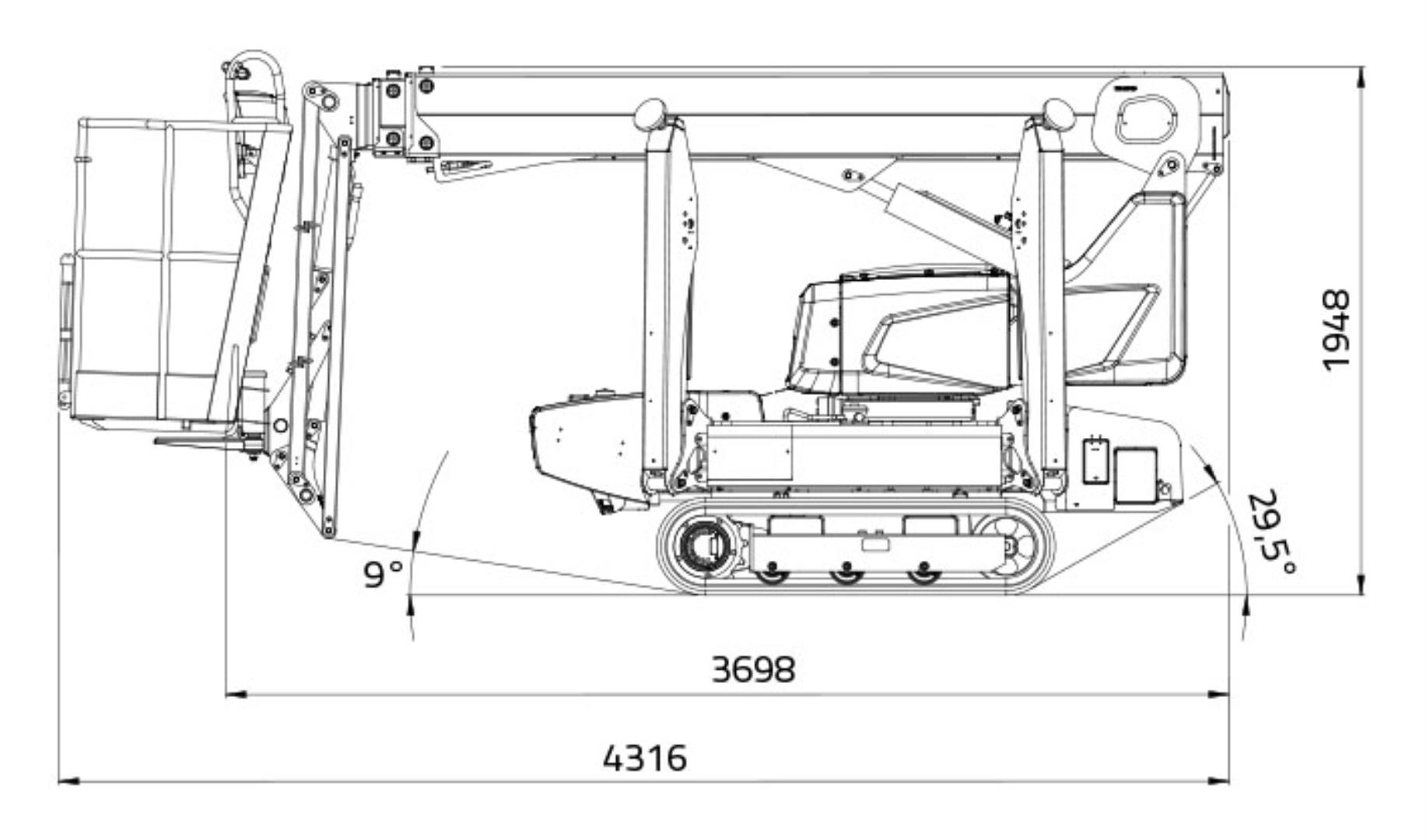

Longueur machine fermée | 4,316 m |
Longueur de transport sans panier avec support tourné | 3,698 m |
Hauteur de transport | 1,948 m |
Dimensions du panier standard | 1305x600x h.1100 mm |
Pente max en translation | 16° |

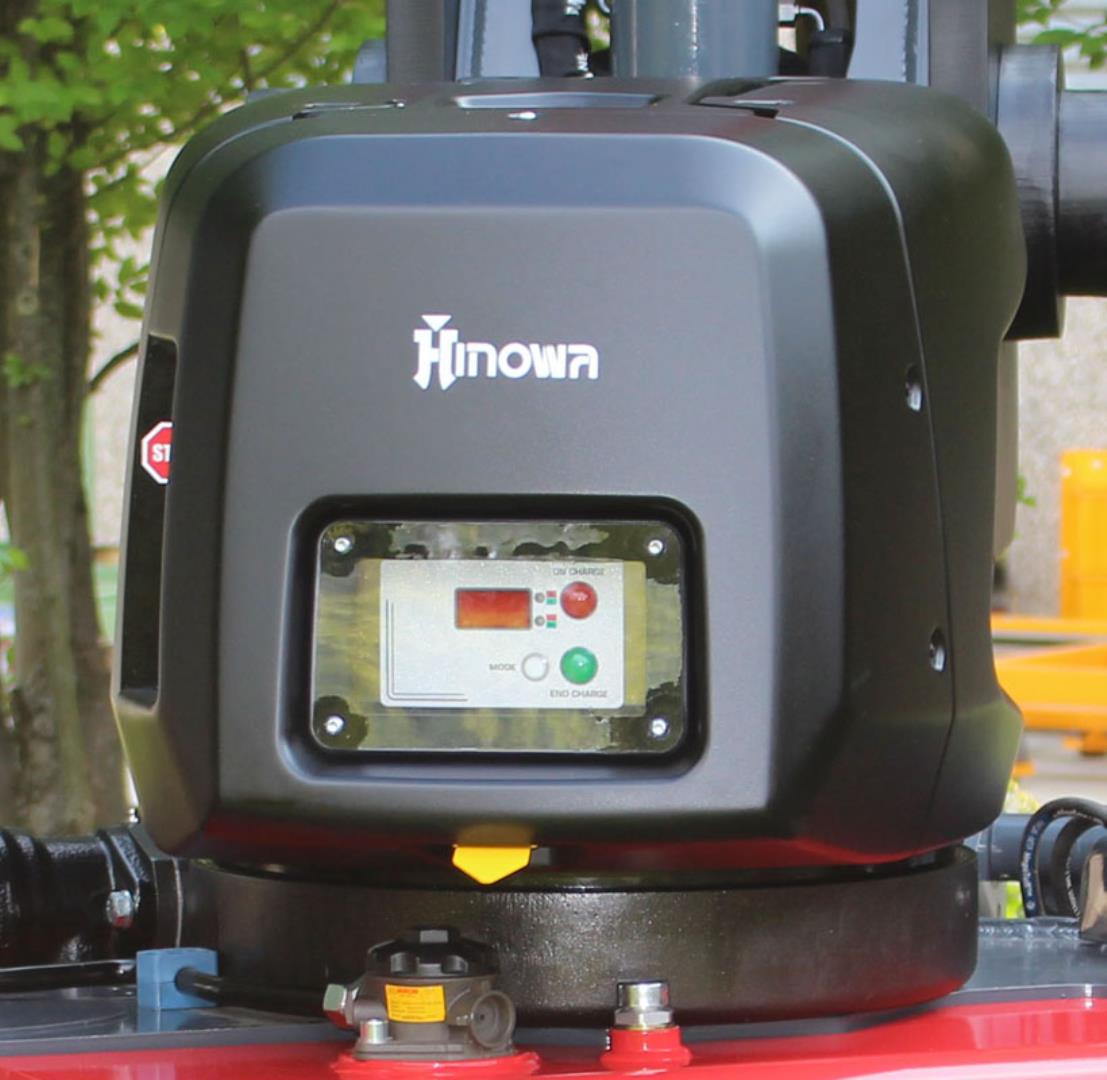

Système lithium-ion | 4,1 kW/h |

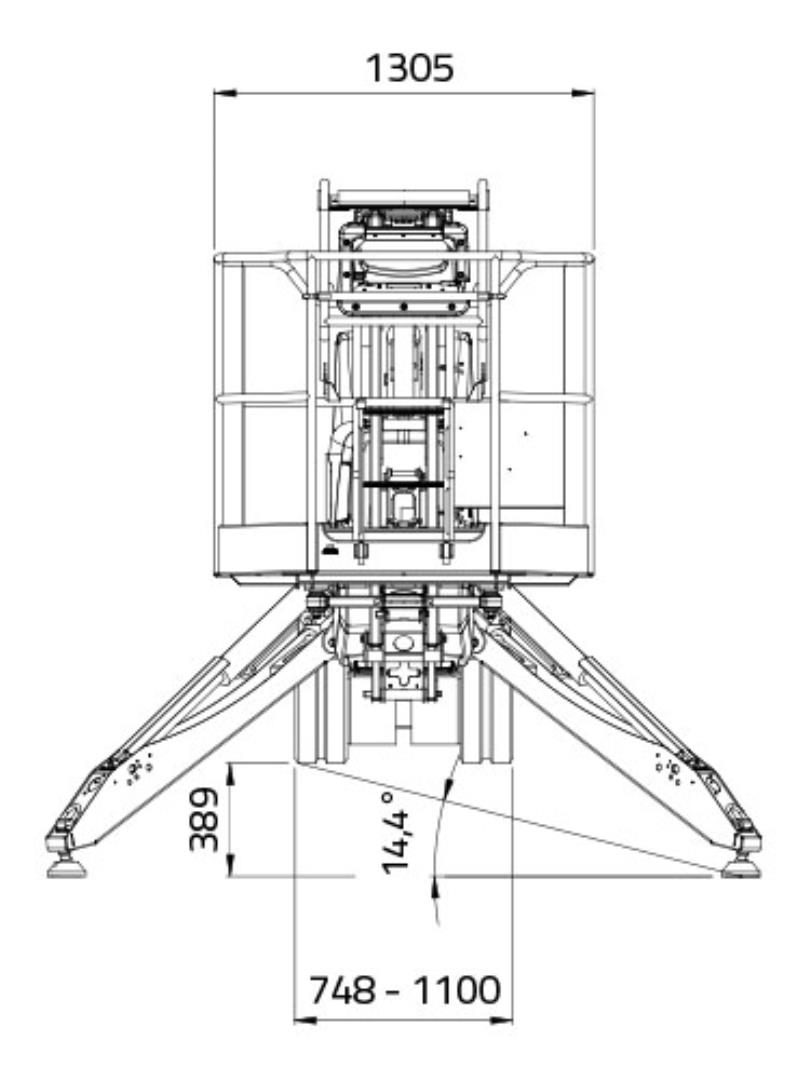

Largeur chenillard ouvert / fermé | 748 - 1100 mm |
Pression au sol en position de travail pour chaque stabilisateur | 1350 daN - 10,1 daN/cm2 |

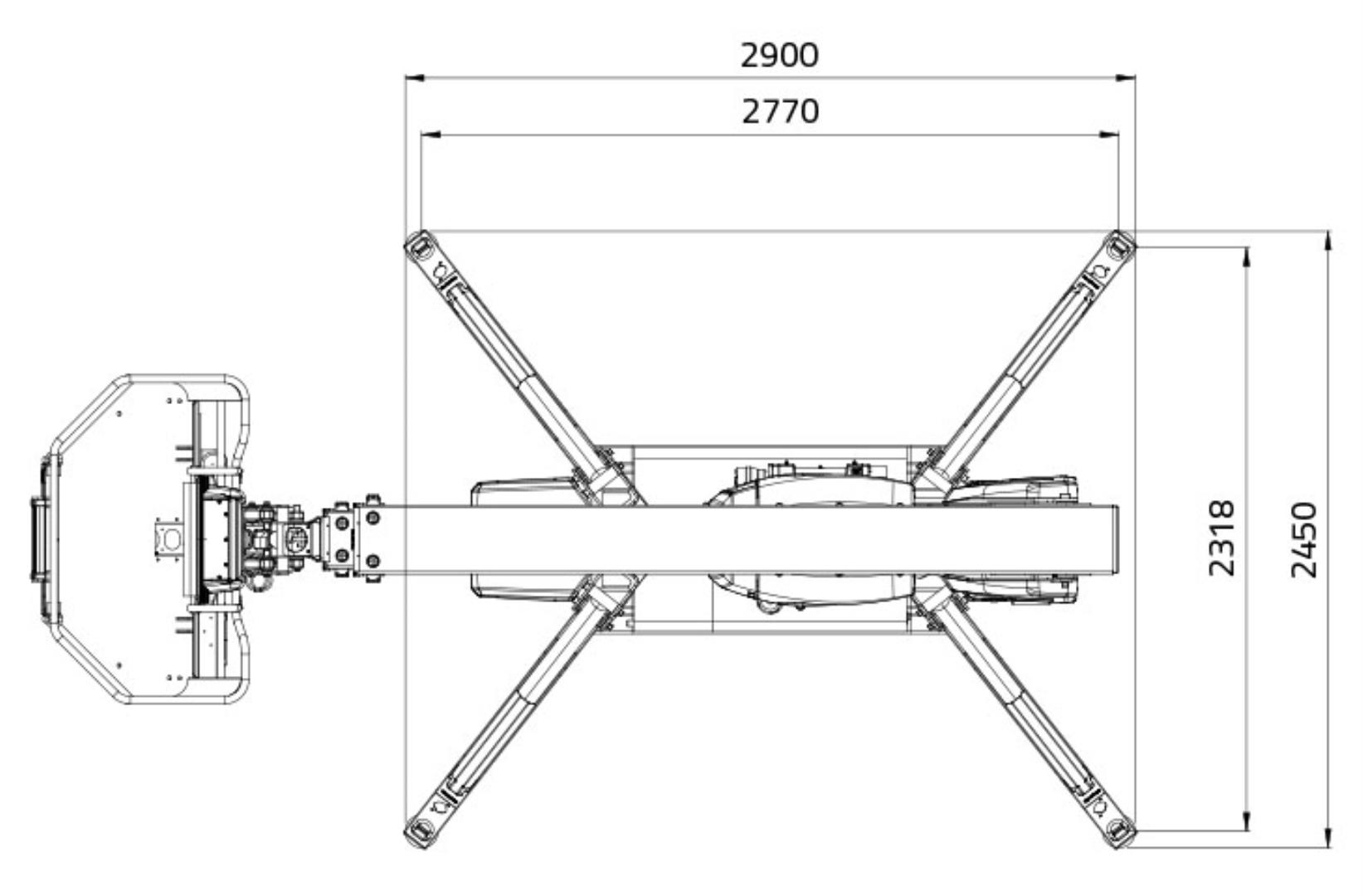

Surface de stabilisation | 2450 x 2900 mm |
Poids de la machine | 1895 kg |
